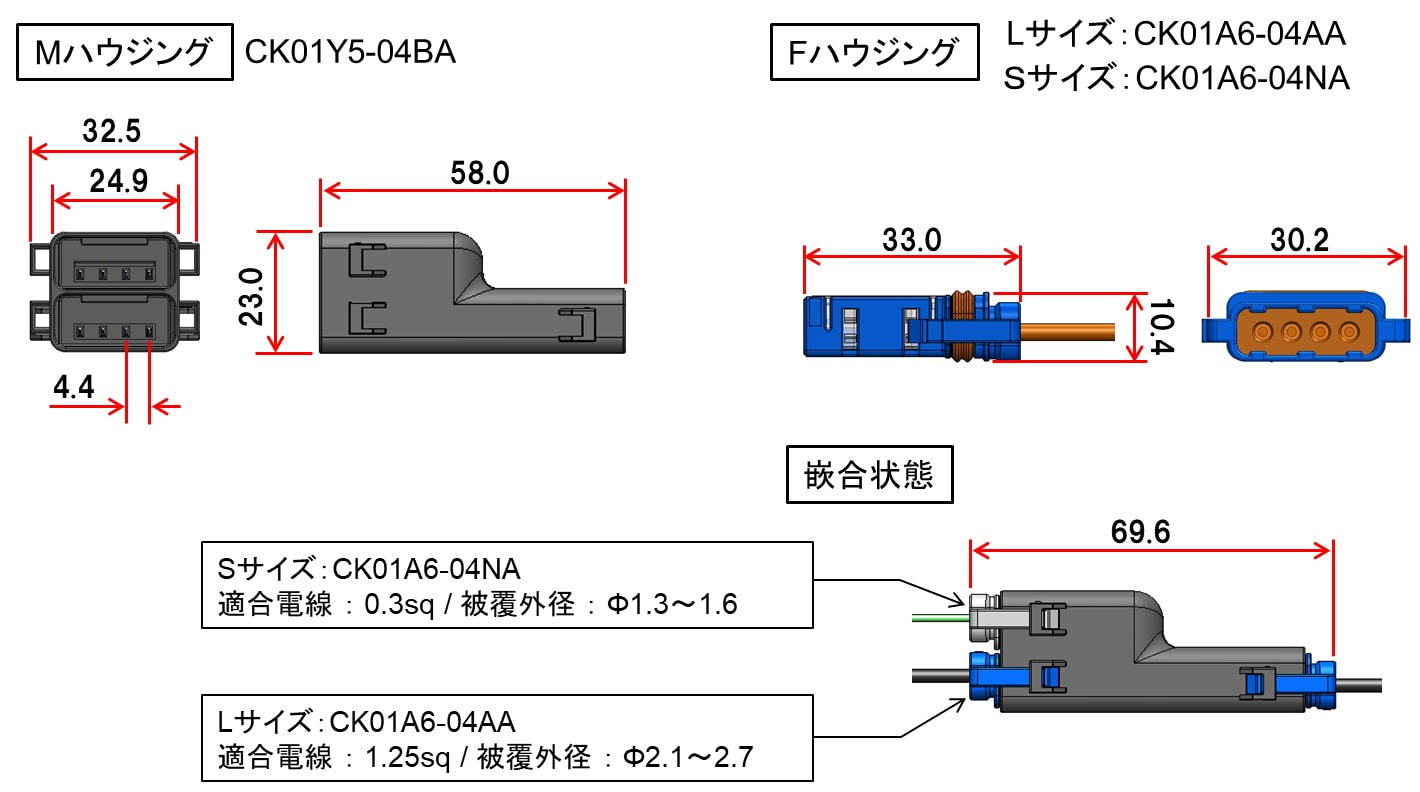

外形寸法

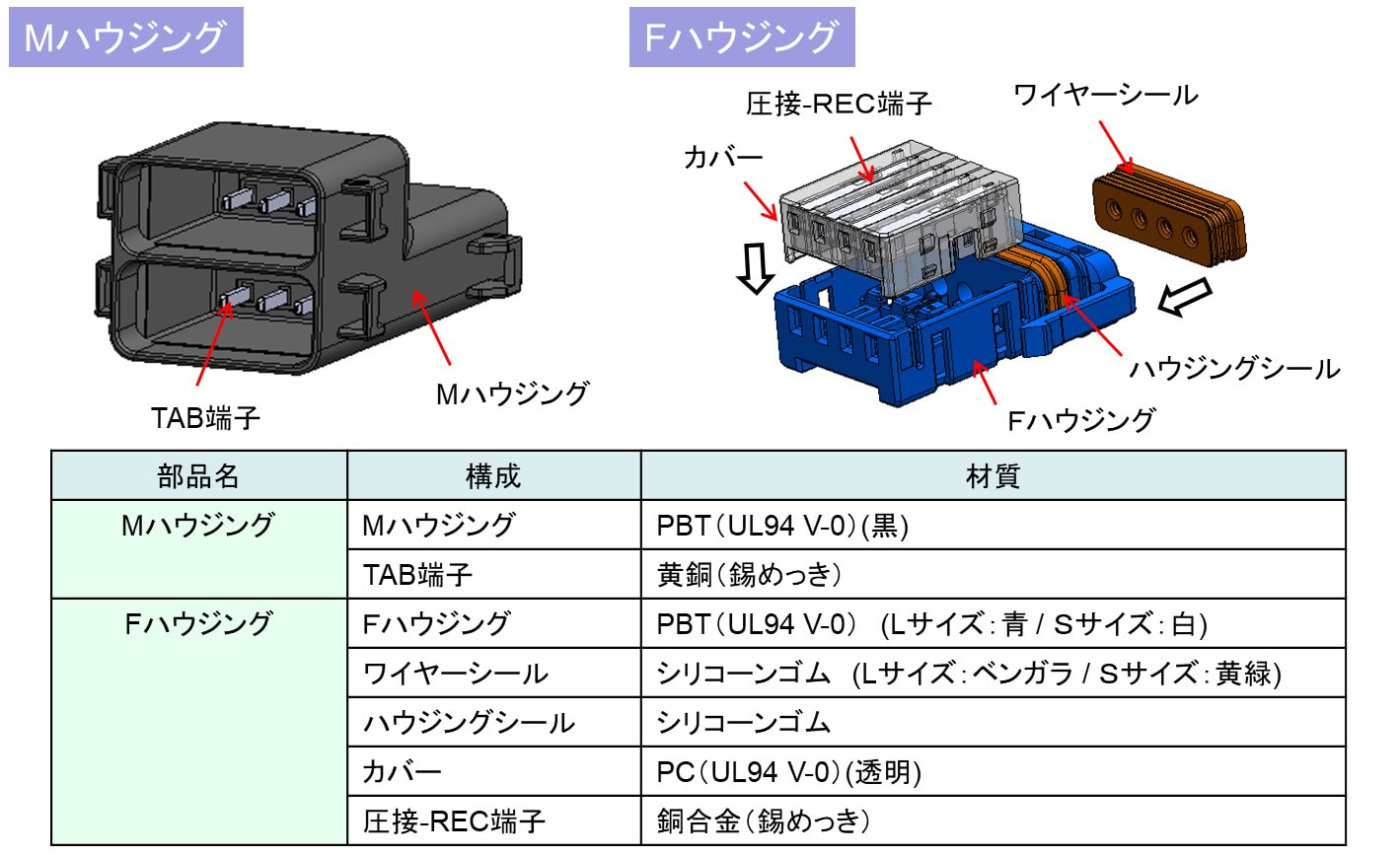

部品構成／材質

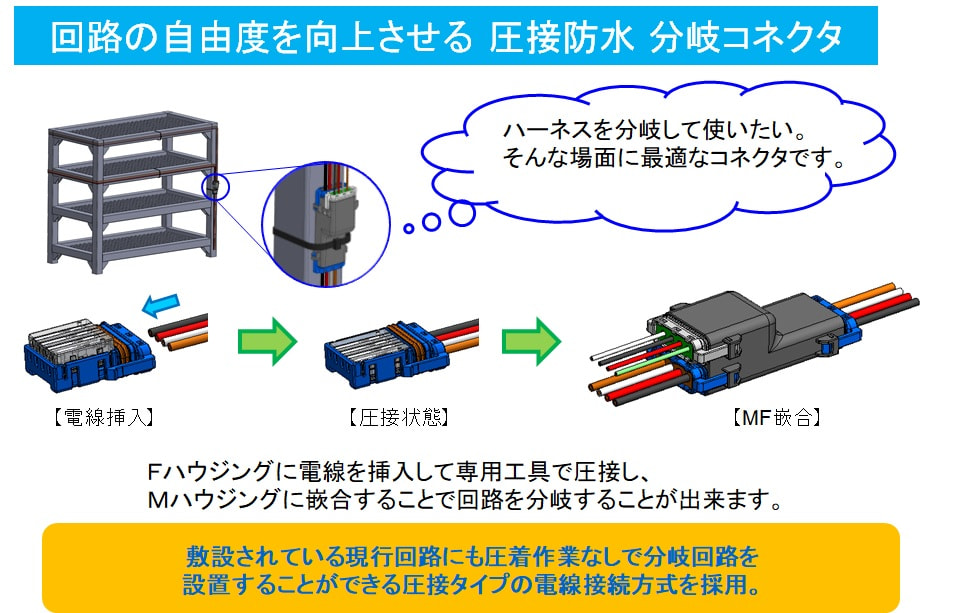

回路の自由度を向上させる圧接防水分岐コネクタ

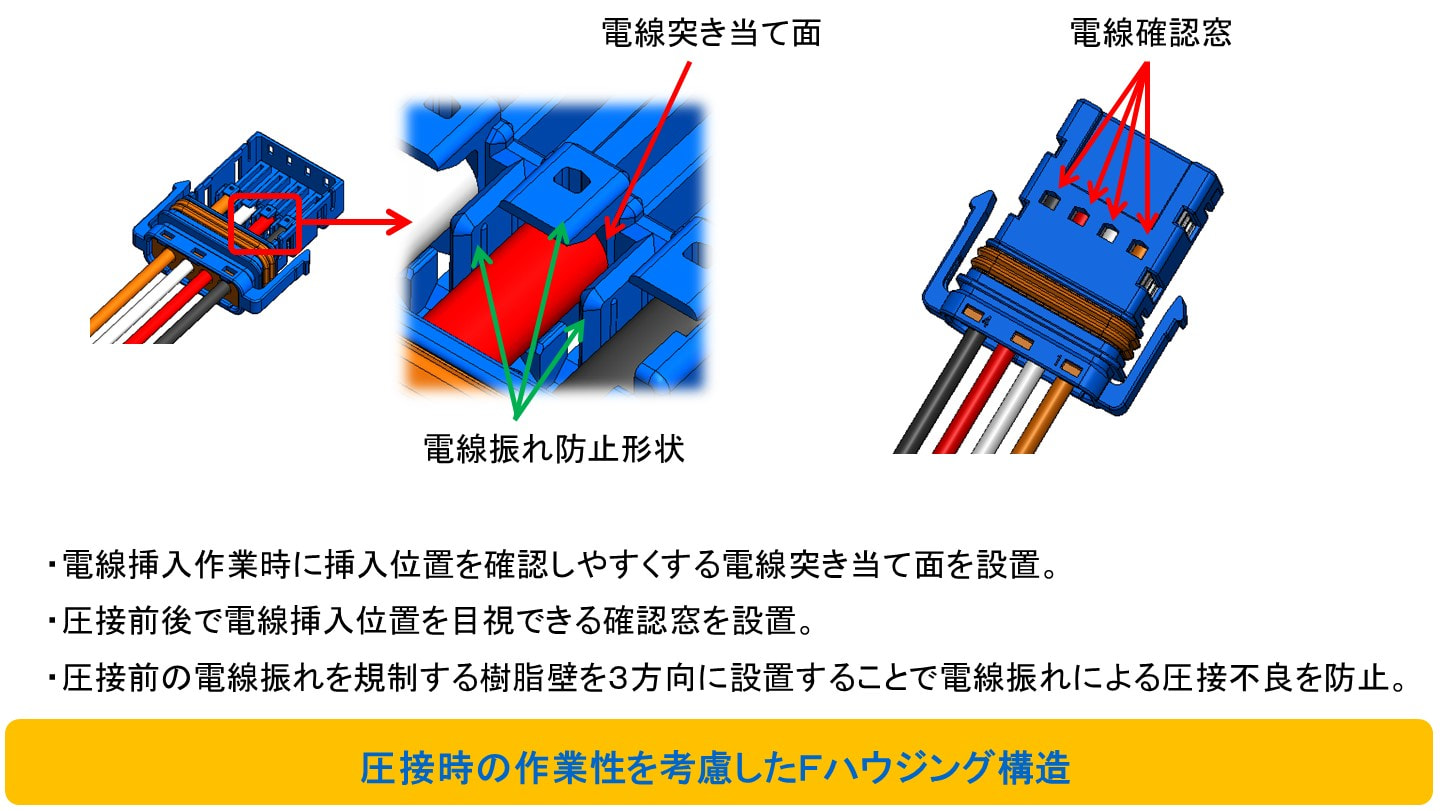

圧接作業性を考慮した構造
製品仕様
|
取付方法 |
中継タイプ 水平方向 （3方向分岐） |
|---|---|
|
電線接続方式 |
圧接 |
|
極数 |
4極 |
|
ピッチ |
4.4mm |
|
適用電線 |
0.3sq(被覆外径Φ1.3～1.6） 1.25sq(被覆外径Φ2.1～2.7） |
|
定格電圧 |
250V r.m.s |
|
定格電流【0.3sq使用時】 |
合計 6A MAX |
|
定格電流【1.25sq使用時】 |
合計 9A MAX |
|
耐電圧 |
AC1,000V r.m.s/min |
|
接触抵抗（初期） |
15mΩ以下 |
|
絶縁抵抗 |
1,000MΩ以上 |
|
使用温度範囲（通電時の温度上昇値を含む） |
-40℃～105℃ |
|
RoHS2 |
対応 |
※詳細の仕様につきましては弊社窓口までお問い合わせ頂きますようお願いいたします。
