特徴

  1. 5.8mmピッチ、1.25sq~5.0sq(AWG#16~10相当) 対応
  2. 適用被覆外径:φ2.6~φ4.3の広い範囲で使用可能​

  3. 高い耐熱性(使用温度125℃対応)

  4. 防水/防塵性能:IP67(JIS C 0920)

  5. 導電率の高い端子材料を使用することで定格30Aを実現

  6. 両持ちロック構造を採用することによる良好な嵌合音
  7. ワイヤーシール一体型構造、リテーナレス構造による作業工数の削減
  8. 電線の振れを防止するためのシールカバー(開発中)を装着可能
  9. 他社同等品と比較して低挿抜化、小型化の実現

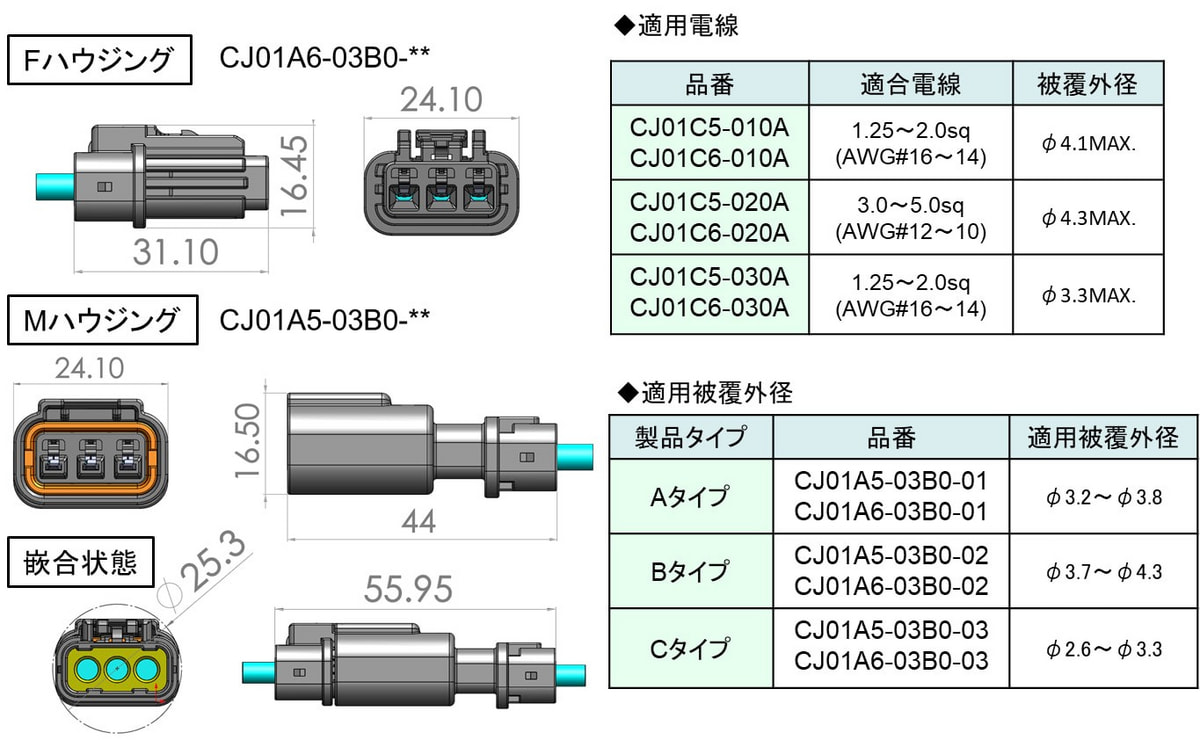

外形寸法

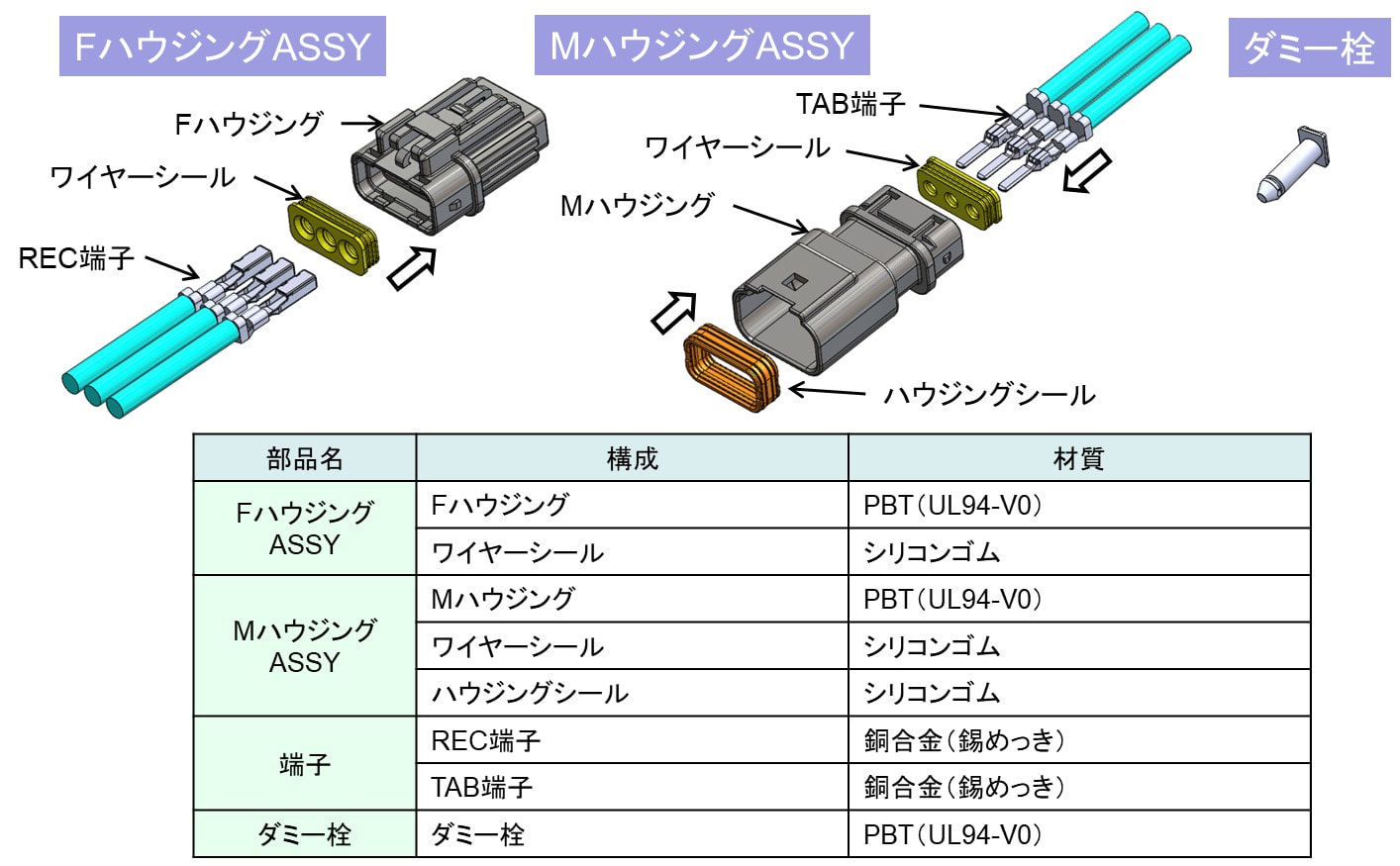

部品構成/材質

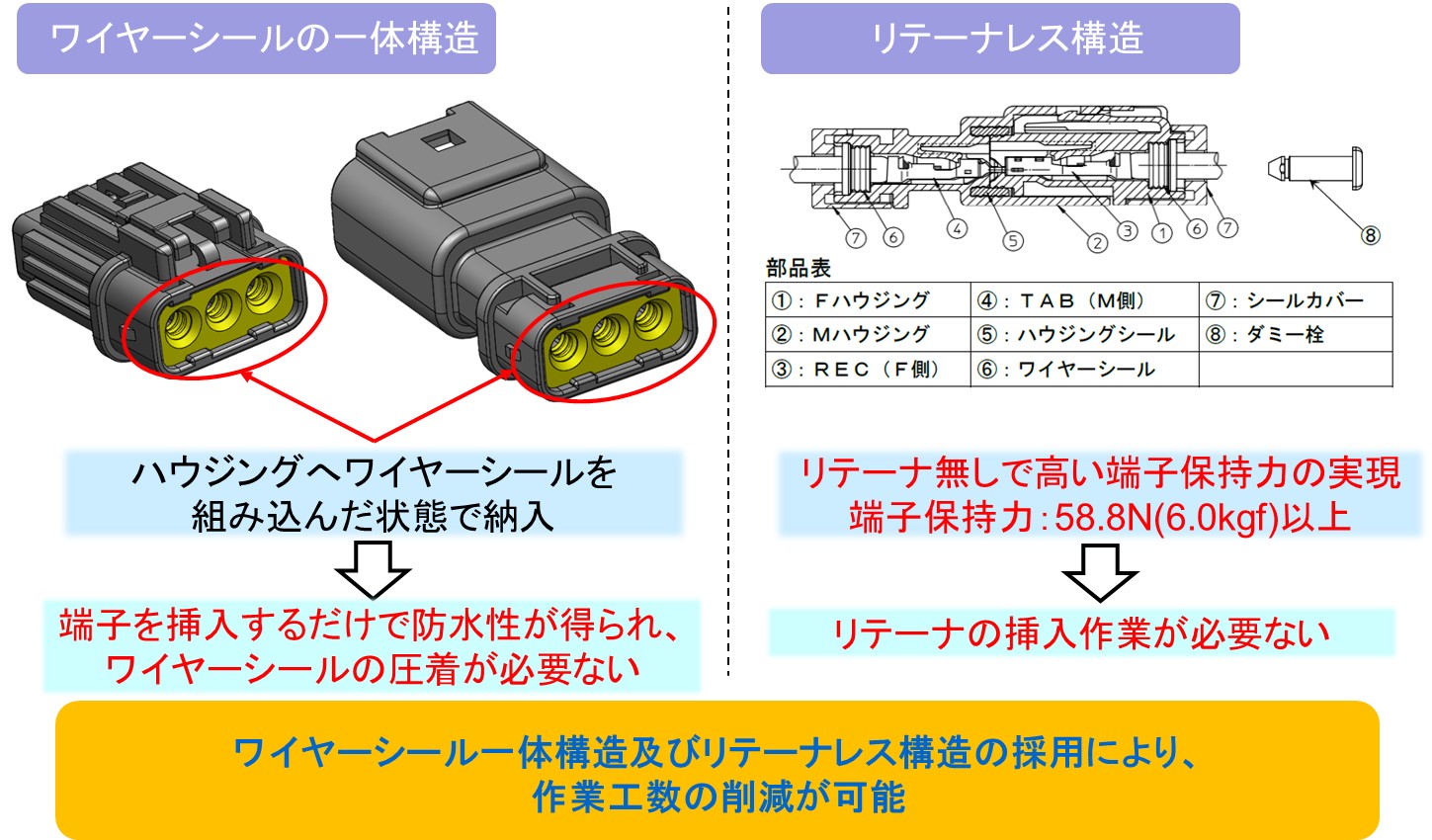

ワイヤーシール 一体構造及びリテーナレス構造

使用例

製品仕様

コネクタ種別

中継コネクタ

極数

3極

ピッチ

5.80mm

TABサイズ

090サイズ

適用電線

1.25~5.0sq(被覆外径Φ2.6~4.3)

定格電圧

AC600V

定格電流【温度上昇40℃時】

30A MAX

定格電流【温度上昇30℃時】

25A MAX

耐電圧

AC2,200V r.m.s/min

接触抵抗(初期)

10mΩ以下

絶縁抵抗

1,000MΩ以上

使用温度範囲(通電時の温度上昇値を含む)

-55℃~125℃

防水/防塵性能

IP67(JIS C 0920参照)

RoHS2

対応

※詳細の仕様につきましては弊社窓口までお問い合わせ頂きますようお願いいたします。​
