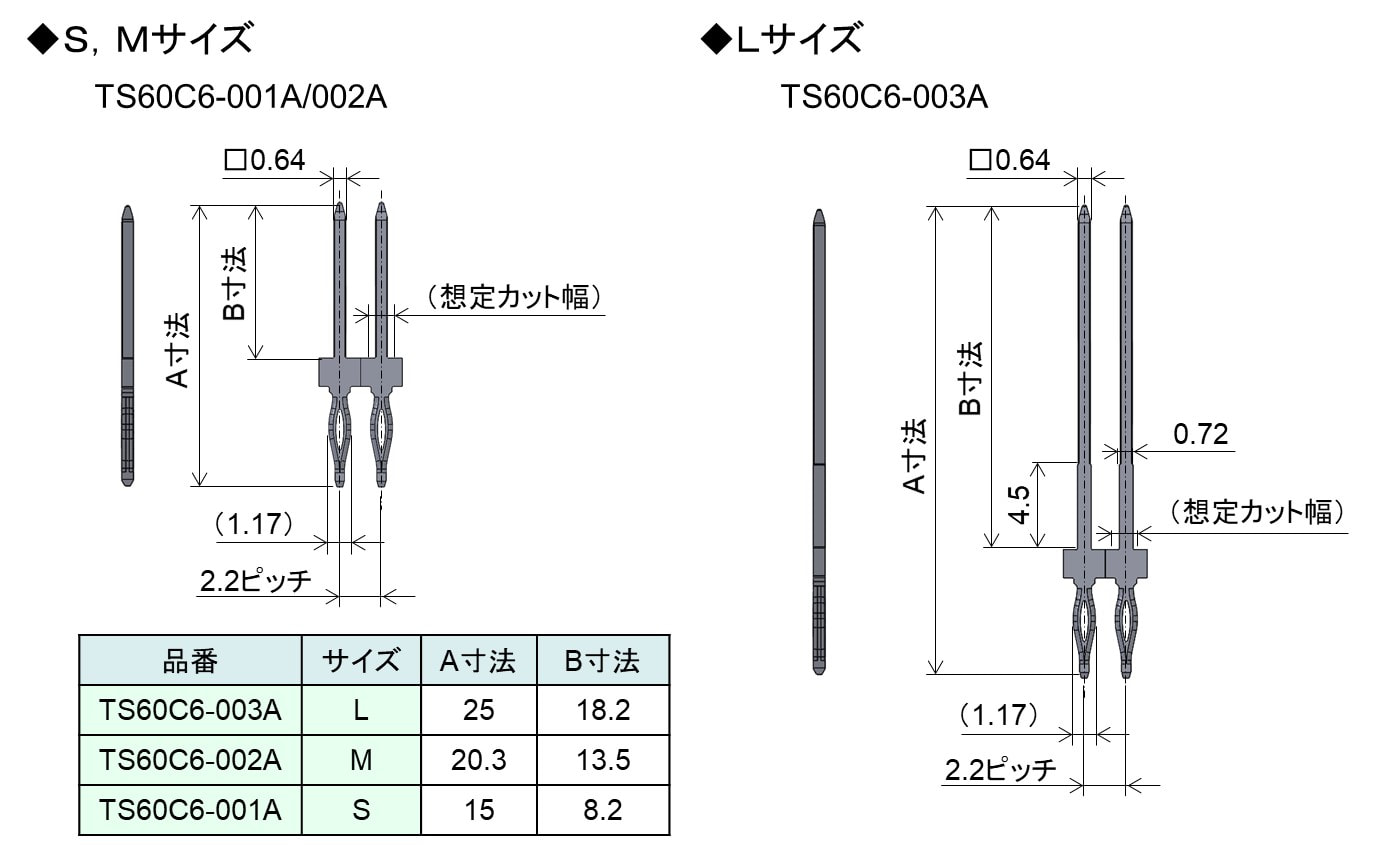

外形寸法

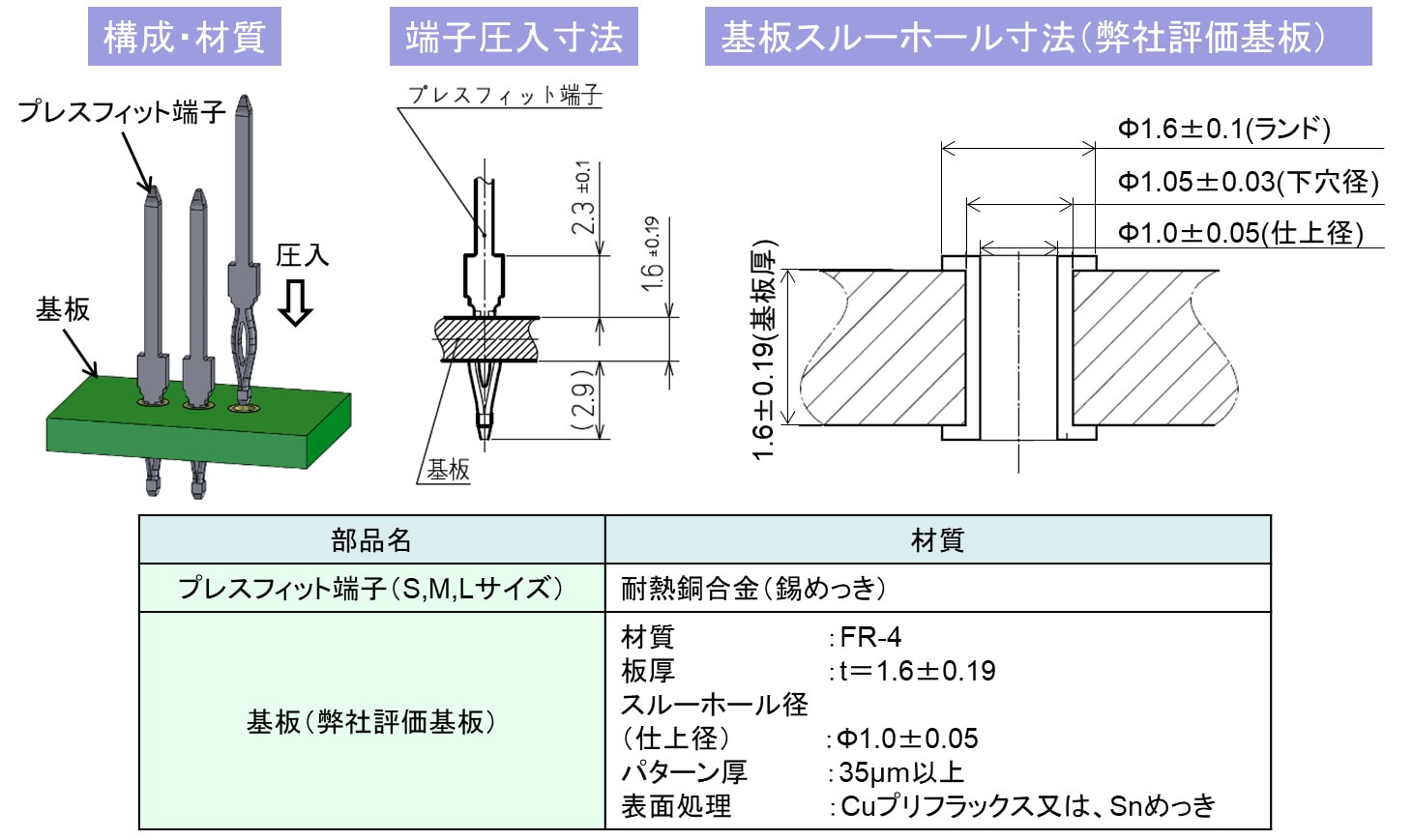

構成・材質/端子圧入寸法/基板スルーホール寸法

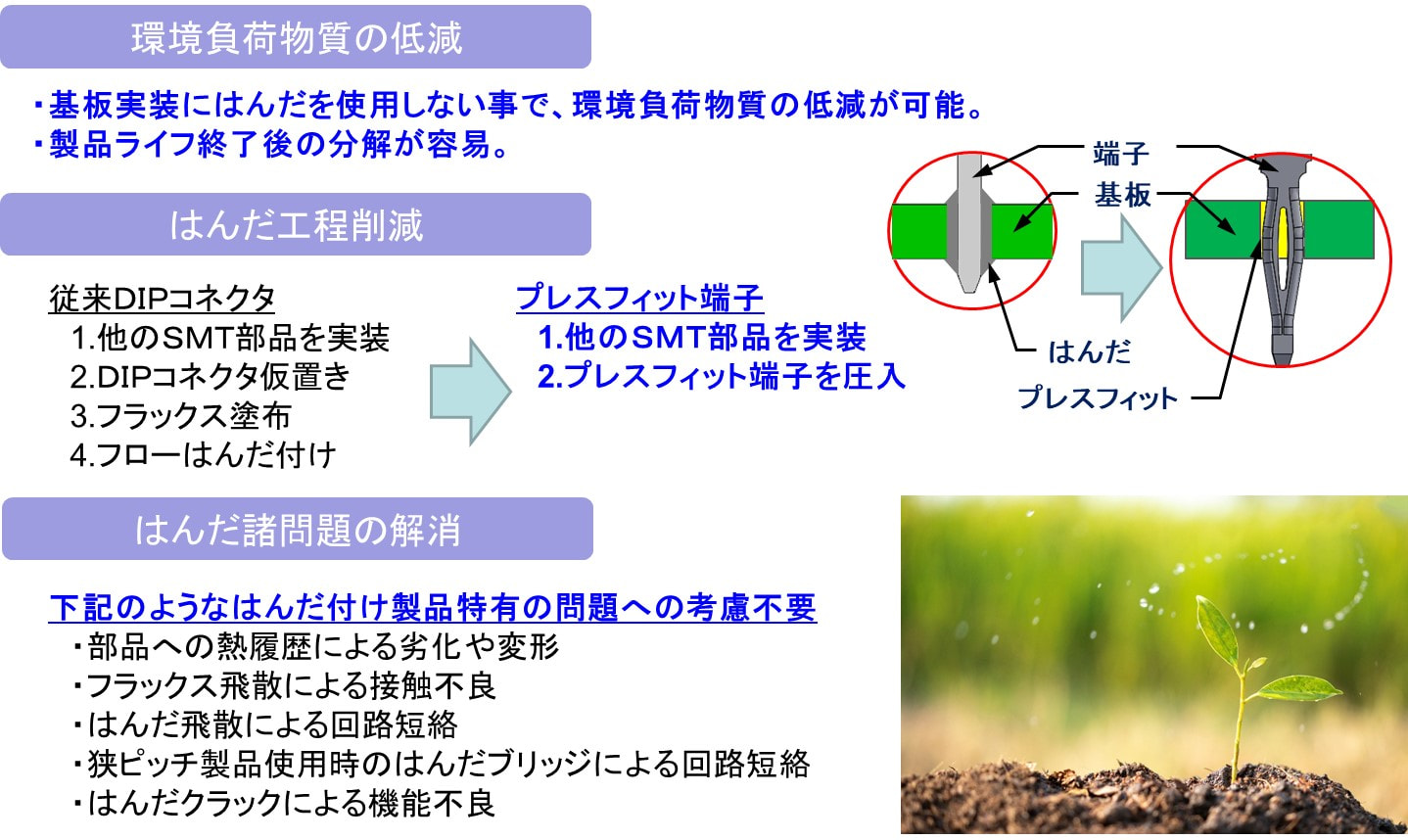

はんだレス化に関するメリット

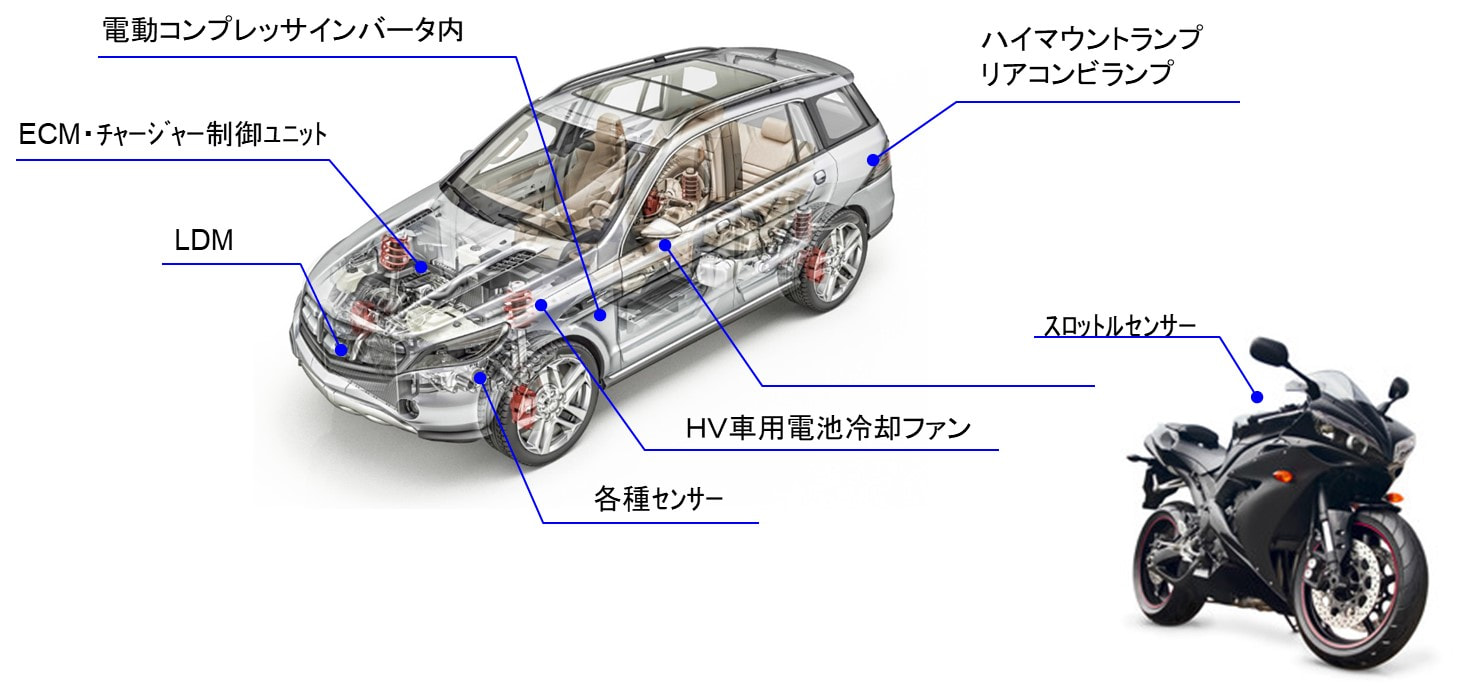

使用例
製品仕様
基板取付 |
垂直方向 |
---|---|
TABサイズ |
025サイズ |
TAB長さ |
S,M,Lサイズ(寸法をご参照下さい) |
ピッチ |
2.2mm以上 |
定格電流 |
3A MAX/芯 |
接触抵抗 |
1mΩ以下 |
使用温度範囲(通電時の温度上昇値を含む) |
-40℃~125℃ |
適用基板材質 |
FR-4プリント配線板 |
適用基板厚 |
1.6±0.19mm |
適用基板スルーホール径(下穴径) |
Φ1.05±0.03mm |
適用基板スルーホール径(仕上径) |
Φ1.00±0.05mm |
適用基板表面処理 |
Cuプリフラックス又はSnめっき |
実装方法 |
プレスフィット接続(圧入) |
端子表面処理 |
Snめっき |
RoHS2 |
対応 |
※詳細の仕様につきましては弊社窓口までお問い合わせ頂きますようお願いいたします。
