特徴

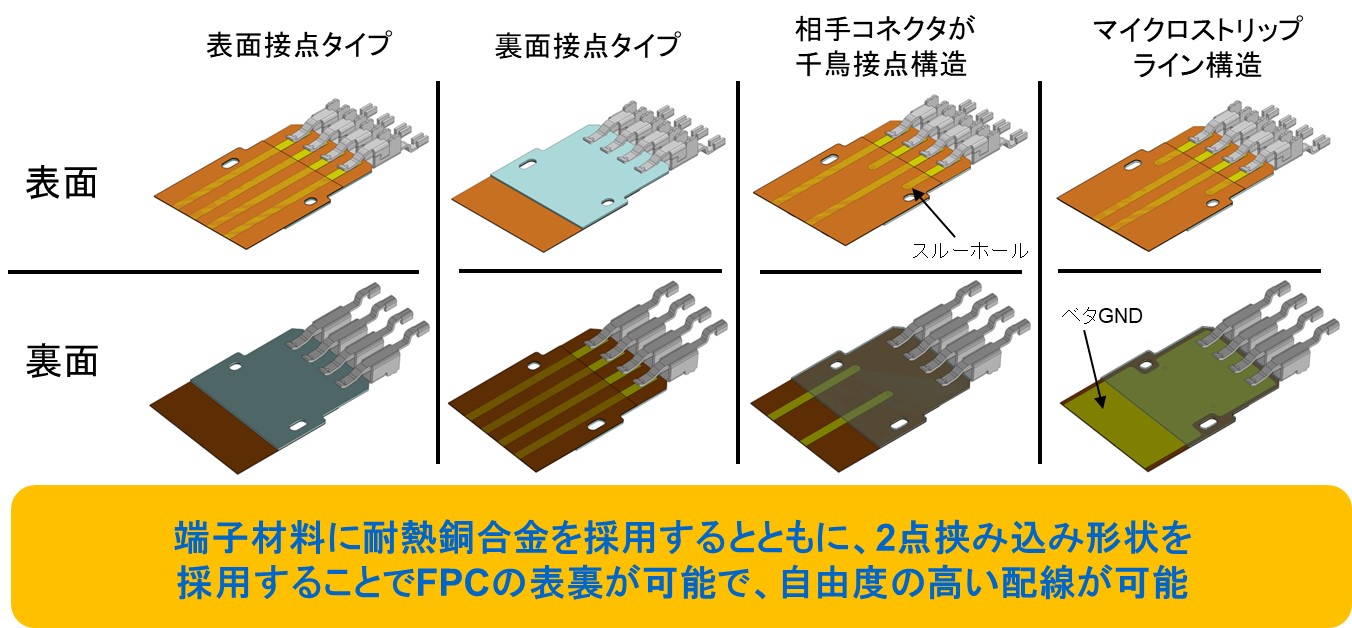

  1. 端子に2点挟み込み形状を採用(FPCの表裏可能、高い配線の自由度) ​
  2. 高い耐熱性(使用温度125℃対応)

  3. リテーナにサイドリテーナ方式を採用(組立作業の簡略化)

  4. ハウジング/ブロックに2種類のキーイングを採用(用途別使用、誤挿入防止)

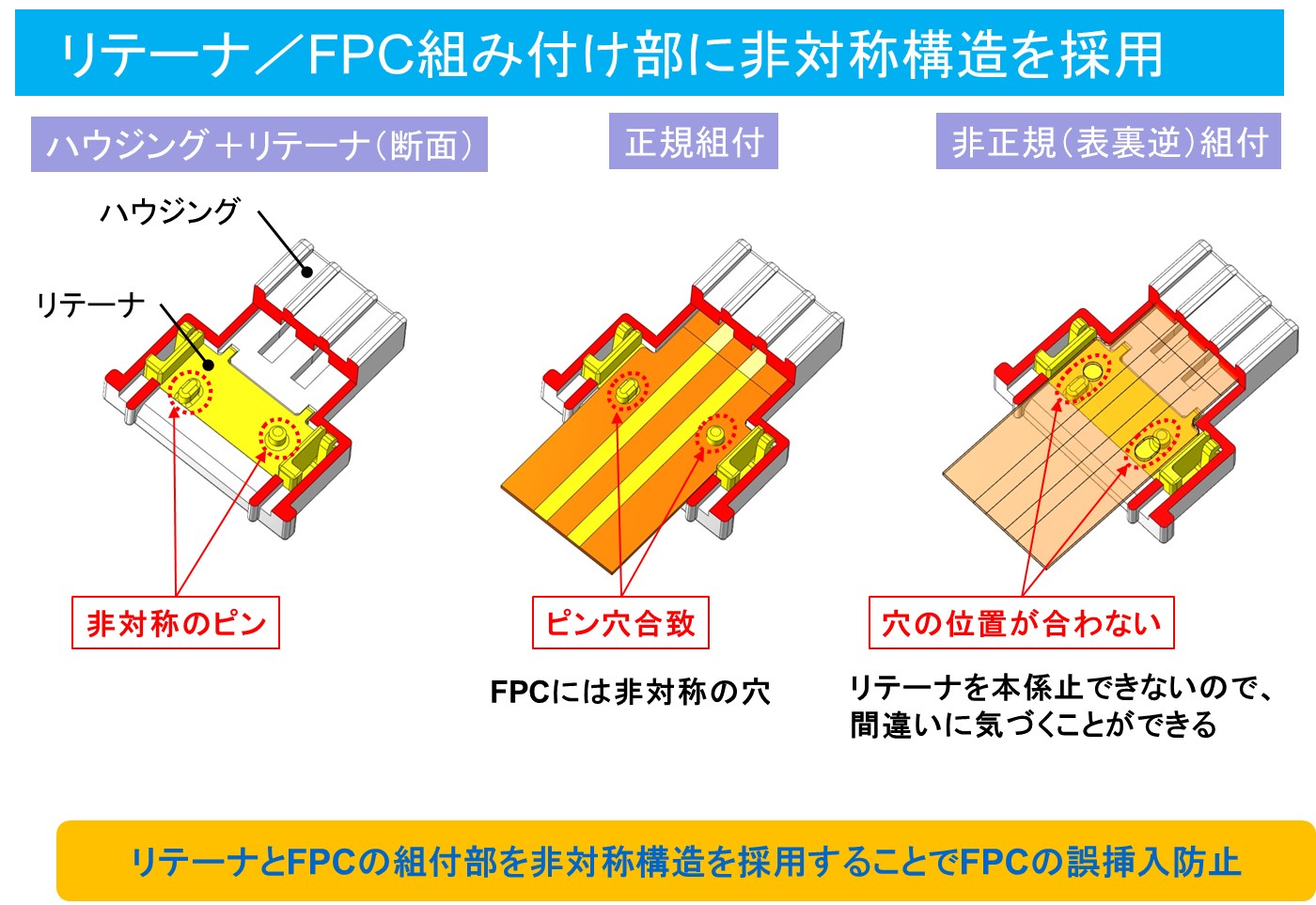

  5. リテーナ/FPC組み付け部に非対称構造を採用(FPC誤挿入防止)

  6. 慣性ロック構造の採用(半嵌合防止)

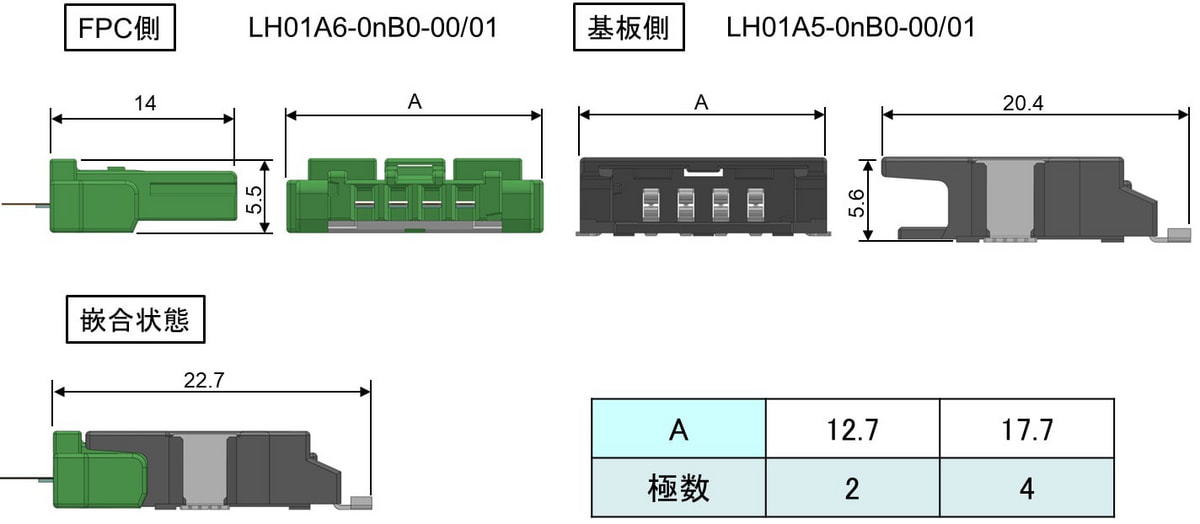

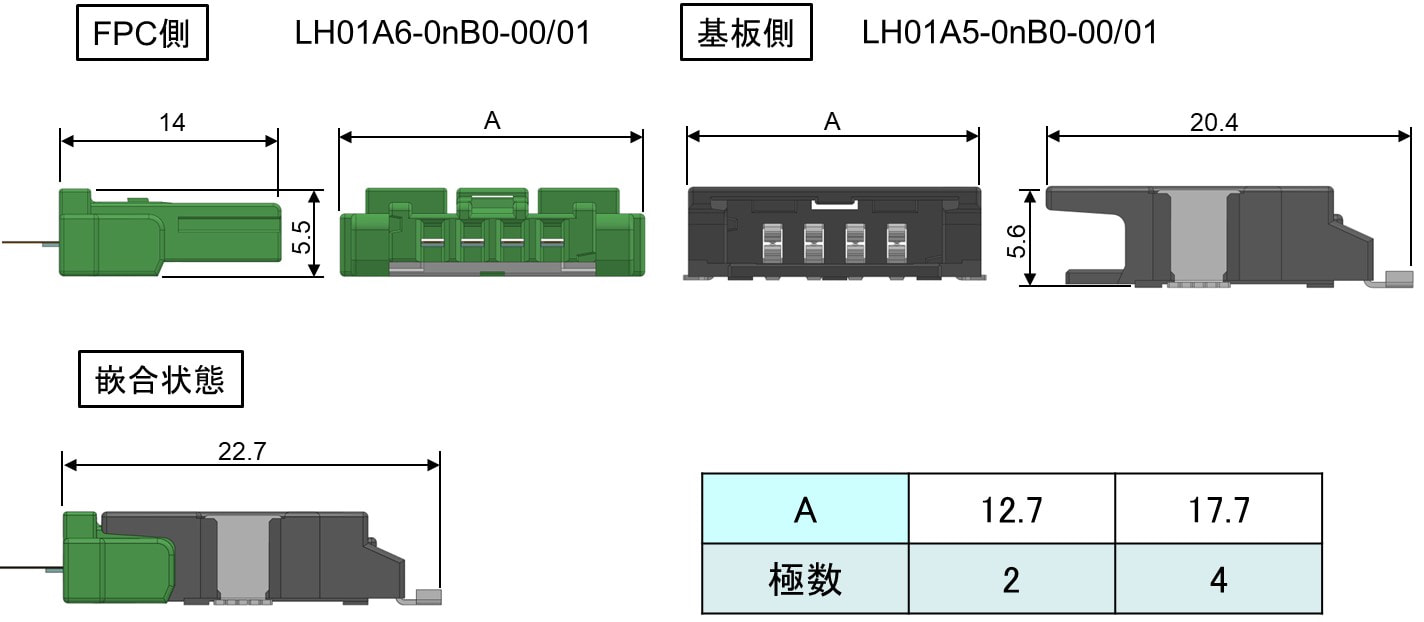

外形寸法

部品構成/材質

主要機能

使用例

製品仕様

基板取付

水平方向

極数

2, 4極

ピッチ

2.5mm

適用FPC厚

0.3mm(電極部)

定格電圧

AC100V r.m.s

定格電流

2A MAX

耐電圧

AC1,000V r.m.s/min

接触抵抗(初期)

10mΩ以下

絶縁抵抗

100MΩ以上

使用温度範囲(通電時の温度上昇値を含む)

-40℃~125℃

RoHS

対応(コネクタ部)

※詳細の仕様につきましては弊社窓口までお問い合わせ頂きますようお願いいたします。​

カタログ

LH01シリーズカタログPDF
