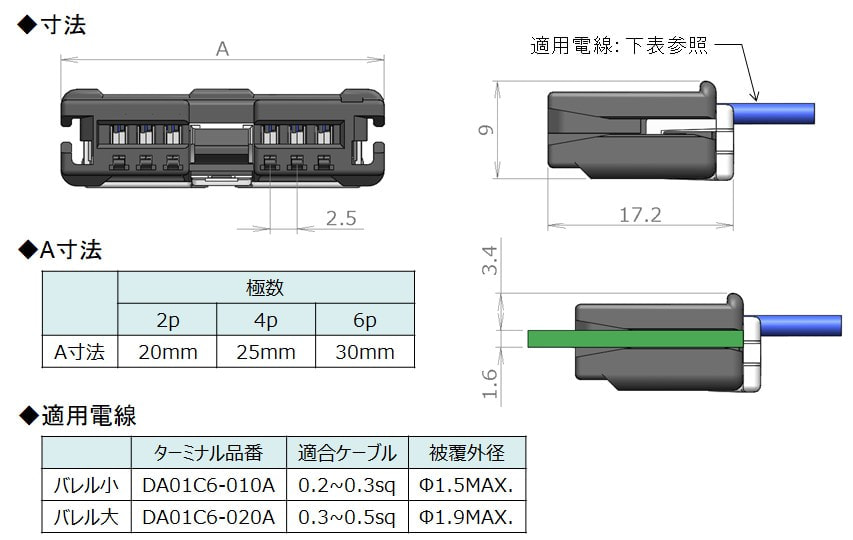

外形寸法

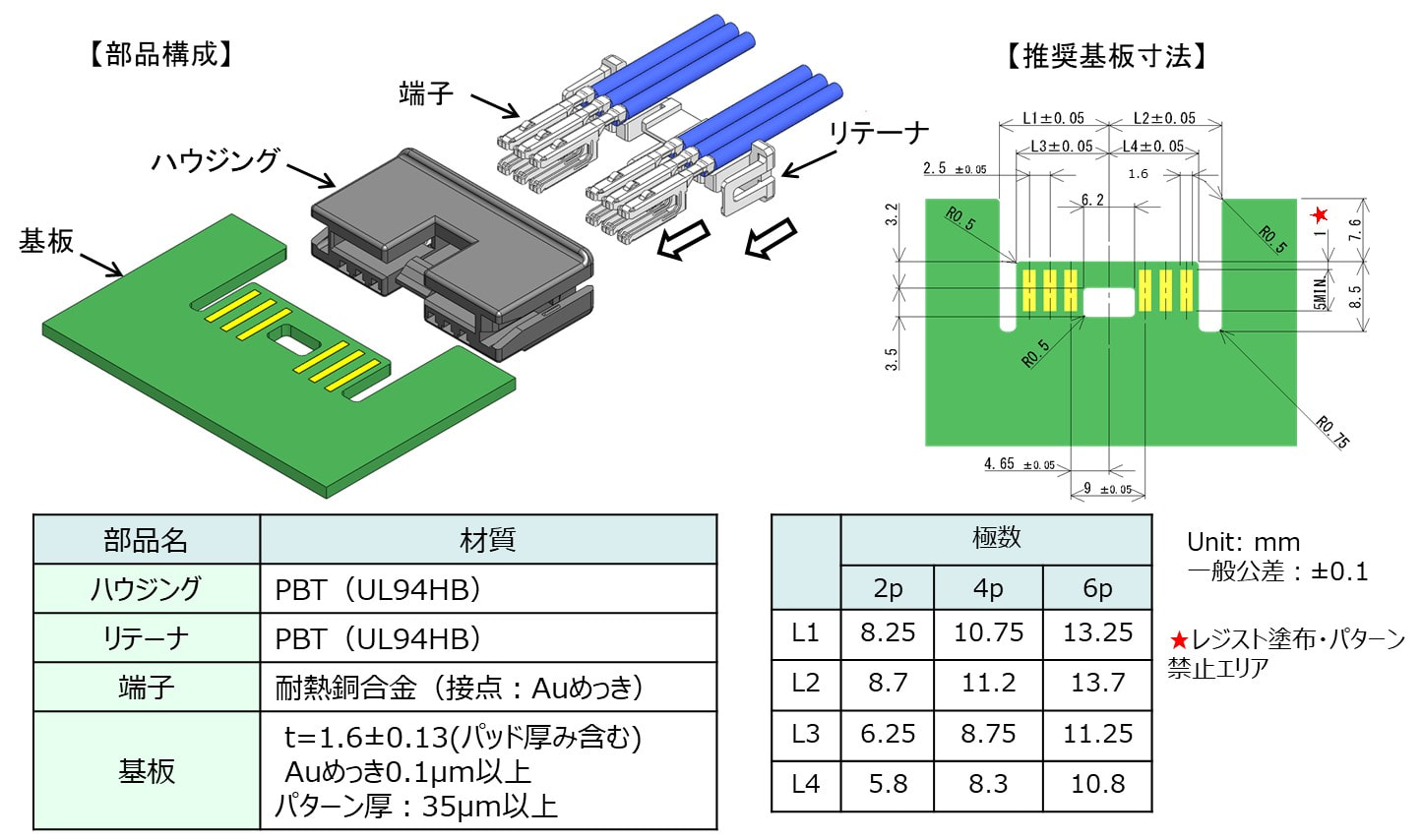

部品構成／推奨基板レイアウト

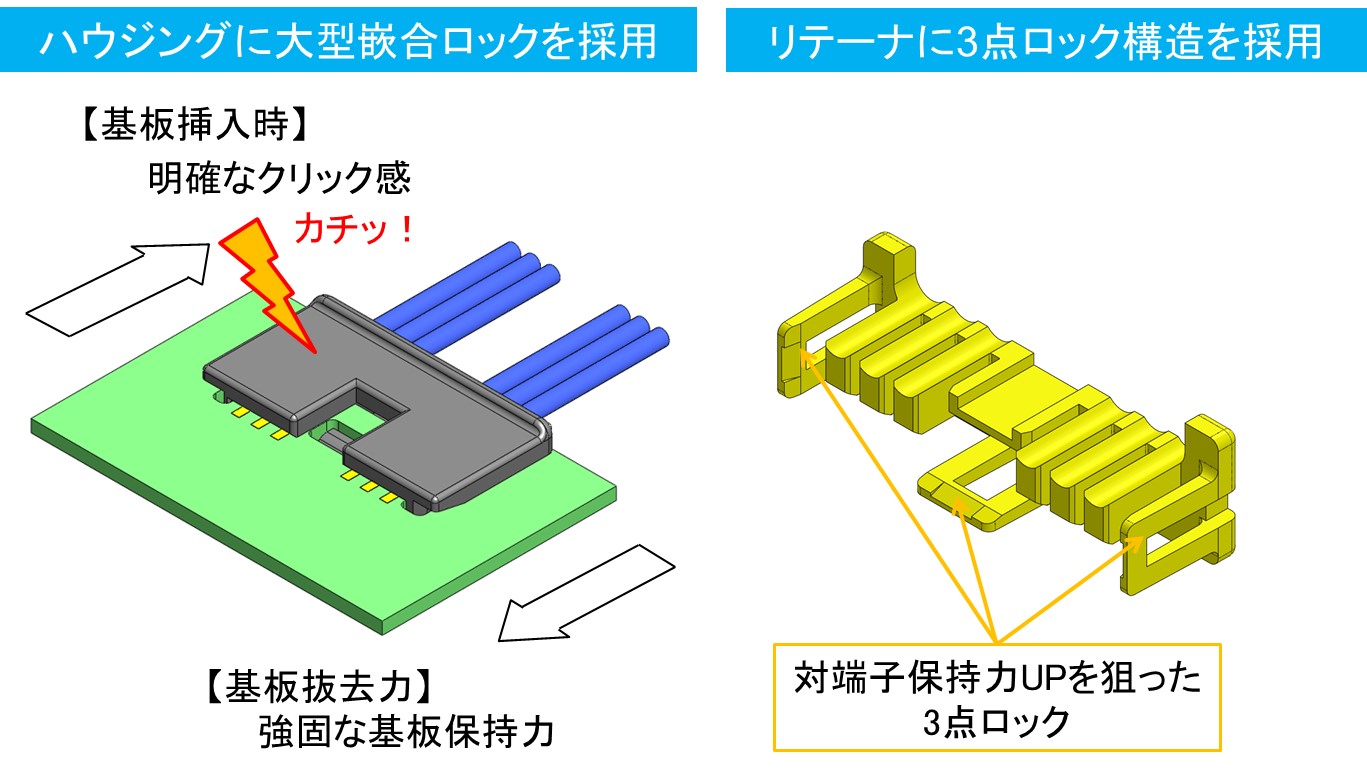

主要機能

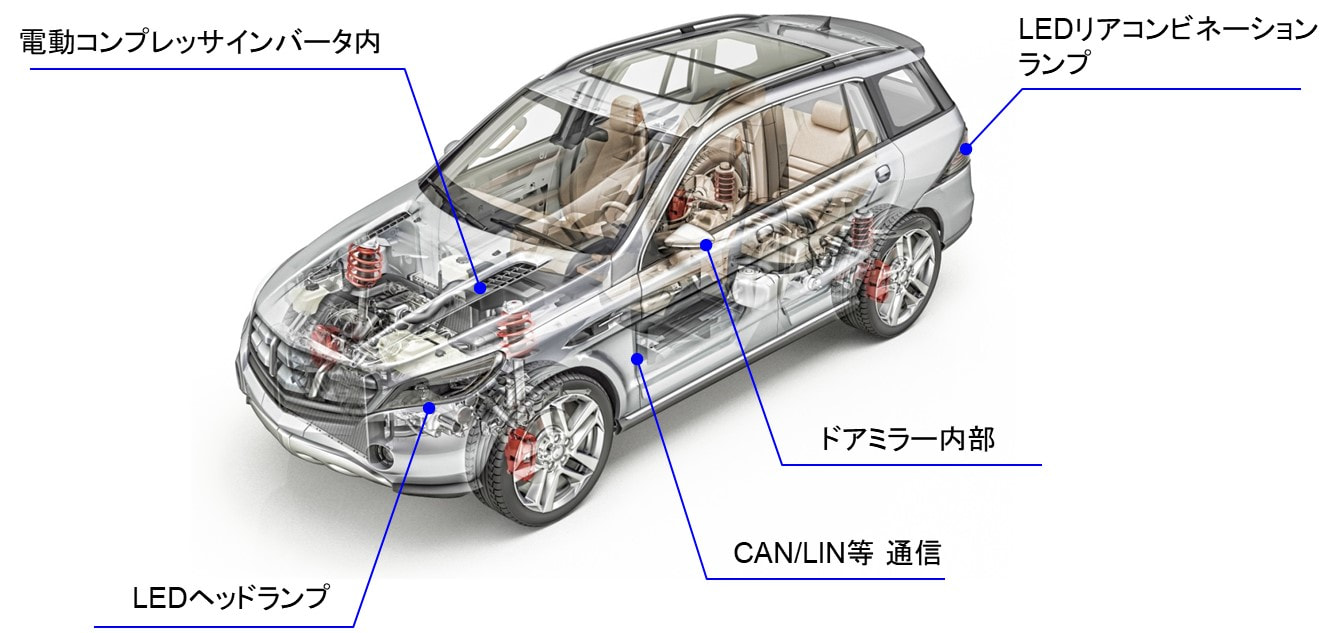

使用例
製品仕様
| 基板取付 | 水平方向 |
|---|---|
| 極数 | 2, 4, *6極 *開発中 |
| ピッチ | 2.5mm |
| 標準基板厚 | 1.6mm |
| 適用電線 |
バレル小：0.18～0.3sq (被覆外径MAXφ1.6) バレル大：0.3～0.5sq (被覆外径MAXφ2.0) |
| 定格電圧 | AC100V r.m.s |
| 定格電流 | 4A MAX. (2極 0.5sq使用時) |
| 耐電圧 | AC1,000V r.m.s/min |
| 接触抵抗（初期） | 5mΩ以下 (※導体抵抗を除く) |
| 絶縁抵抗 | 100MΩ以上 |
| 使用温度範囲 （通電時の温度上昇値を含む） |
-40℃～125℃ |
| RoHS2 | 対応 |
※詳細の仕様につきましては弊社窓口までお問い合わせ頂きますようお願いいたします。
